RECONOCIMIENTO DE MATERIALES DEL LABORATORIO Y NORMAS DE SEGURIDAD DE TRABAJO EN EL LABORATORIO

-INTRODUCCIÓN:

El laboratorio de Química es un lugar donde se realiza observaciones con carácter científico, de las que se obtienen informaciones, generalmente en forma de datos, que conducen a la elaboración de un informe, una vez que se cumple todo el trabajo de laboratorio. La Química es una ciencia experimental y como tal se fundamenta en la experimentación, en la observación y en la comunicación de los resultados obtenidos para el desarrollo de estas capacidades de experimentación, observación y comunicación, se requiere de un entrenamiento específico que se va adquiriendo paulatinamente a medida que se avanza en la ejecución de los trabajos de laboratorio.

-JUSTIFICACIÓN:

El siguiente blog sera de aprendizaje, es decir una forma practica para que el alumno aprenda a reconocer los materiales del laboratorio.

-OBJETIVOS:

Conocer los diferentes instrumentos que hacen parte de un laboratorio de química.
Identificar las funciones principales de los instrumentos que se utilizan en un laboratorio de química.
Clasificar los instrumentos que se encuentran en el material de laboratorio teniendo en cuenta su finalidad y uso.

- -MARCO TEÓRICO:

*Material para medir volúmenes:

La mayoría están constituidos por vidrio para permitir la visualización del líquido o líquidos que se desea medir. Aunque en algunos casos se utilizan de plástico transparente, ya sea por su bajo precio, o para evitar una reacción entre el líquido y el vidrio.

-Probeta: es un instrumento volumétrico que consiste en un cilindro graduado de vidrio pyrex que permite contener líquidos y sirve para medir volúmenes de forma aproximada.

-Pipeta graduada: es un instrumento volumétrico que permite medir la alícuota de líquido con bastante precisión y están formadas por un tubo de vidrio transparente que termina en una de sus puntas de forma cónica.

- -Pipeta aforada: consiste en un tubo de vidrio que tiene un abultamiento en la parte central y un estrechamiento en su extremo inferior, que por encima de ese estrechamiento, nos indica el nivel que debe alcanzar el líquido, para que cuando se vacié, vierta el volumen que indica su capacidad.

-Bureta: es un tubo de vidrio graduado en décimas de centímetro cúbico; que esta abierto por un extremo y por el otro termina en una caperuza con llave. La bureta se utiliza para emitir cantidades variables de líquido con gran exactitud y precisión.

-Matraz aforado:es un recipiente de vidrio de fondo plano, posee un cuello alargado y estrecho, y se emplea para medir un volumen exacto de líquido en base a la cantidad del propio matraz.

*MATRACES:

Consiste en recipientes de vidrio que generalmente son de forma circular o esférica con un cuello estrecho y recto, que se usan en los laboratorios para medir líquidos o mezclar soluciones químicas.

-Matraz erlenmeyer: es un recipiente de vidrio de forma de cono y tiene un cuello cilíndrico y su base es plana. Se utiliza para calentar líquidos cuando hay peligro de perdida por evaporación. También sirve para contener líquidos que deben ser conservados durante mucho tiempo.

-Metraz de fondo redondo:es un frasco de vidrio de cuello largo y cuerpo esférico, esta diseñado para el calentamiento uniforme de distintas sustancias, allí se lleva acabo la preparación de la solución.

-Metraz de fondo plano:es un recipiente de vidrio de cuello largo y su cuerpo es esférico, pero su base es plana. Se utiliza para realizar reacciones inclusive en caliente.

-Matraz de dos bocas: es un recipiente de vidrio que su cuerpo es de forma esférica, y contiene dos bocas en su cuello. Se utiliza para hacer reacciones químicas en las que se necesita adicionar o controlar varios parámetros. Fundamentalmente cada boca se conecta con otro instrumental, con un termómetro, etc.

e -Matraz de destilación: es un frasco de vidrio o plástico de cuello largo y cuerpo esférico. Se utiliza para separar mezclas de dos líquidos con diferentes puntos de ebullición. La destilación se produce cuando se calienta el matraz y los componentes de la mezcla cambian de líquido a gas, los líquidos de punto de ebullición más bajos cambian primero y líquidos con los puntos de ebullición más altos cambian al último.

- -Matraz kitasato:es una matraz comprendido dentro del material de vidrio de un laboratorio. Sirve para realizar experimentos al agua, como: destilación, recolección de gases en cuba hidroneumática, pero su uso más difundido son las filtraciones al vació de sustancias pastosas y solidas de tamaño muy pequeño.

*MATERIAL GENERAL:

- -Vaso de precipitado:es un recipiente cilíndrico de vidrio borosilicatado fino, que se utiliza muy comúnmente en el laboratorio, sobre todo, para preparar o calentar sustancias y traspasar líquidos.

j -Varilla de agitación: es un fino cilindro de vidrio macizo, que se utiliza principalmente para mezclar o disolver sustancias con el fin de homogeneizar. Generalmente su diámetro es de 6mm y longitud es de 40cm.

-Tubo de ensayo:es un tubo de cristal, cerrado por uno de sus extremos, que se utiliza para hacer análisis químicos.

-Frasco lavador:es un frasco cilíndrico de plástico o vidrio con pico largo. Se utiliza para contener algún solvente, por lo general agua destilada o desmineralizada, aunque también solventes orgánicos como etanol, metanol, hexano, etc.

- -Cristalizador: es un material de vidrio que consiste en un recipiente de base ancha y poca estatura. Su objetivo principal es cristalizar el soluto de una solución, por evaporación del solvente.

-Cuentagotas:es un tubo hueco terminado en su parte inferior en forma cónica y cerrada por la parte superior por una perilla o dedal de goma. Se utiliza para trasvasar pequeñas cantidades de líquido vertiéndolo gota a gota.

- -Pipeta pasteur:es similar a un utensilio de gotero, generalmente formada por un tubo de vidrio con borde cónico. Sirve para hacer la transferencia de pequeñas cantidades de líquidos.

- -Mortero:este posee un instrumento creado del mismo material llamado “Mano o Pilón” y es el encargado del triturado. Normalmente se encuentran hechos de madera, mármol, porcelana y piedra. Tiene como finalidad machacar o triturar sustancias sólidas.

-j *MATERIAL PARA PESAR:

- -Balanza:es un instrumento utilizado en el laboratorio, que sirve para medir la masa. Su característica más importante es que poseen muy poco margen de error, lo que las hace ideales para utilizarse en mediciones muy precisas.

- -Granatario: es un tipo de balanza muy sensible, esto quiere decir que pesa cantidades muy pequeñas y también es utilizada para determinar o pesar la masa de objetos y gases.

-cucharita-espatula:es una herramienta que consiste en una lámina plana de metal con agarradera o mango similar a un cuchillo con punta roma. Se utiliza para tomar pequeñas cantidades de compuestos que son, básicamente, polvo.

- -Vidrio de reloj:es una lámina de vidrio en forma circular cóncava-convexa. Se utiliza para evaporar líquidos, pesar productos sólidos, como cubierta de vasos de precipitados, y para contener sustancias parcialmente corrosivas.

- -Placa petri: es un recipiente redondo, de cristal o plástico, con una cubierta de la misma forma que la placa, pero algo más grande de diámetro, para que se pueda colocar encima y cerrar el recipiente, aunque no de forma hermética. Es utilizado para poder observar diferentes tipos de muestras tanto biológicas como químicas. Las cuales se encuentran encerradas dentro de la placa.

-Pesasustancias: este instrumento sirve para pesar elementos o sustancias.

- -Espatula: la espátula es una lámina plana angosta que se encuentra adherida a un mango hecho de madera, plástico o metal. Es utilizada principalmente para tomar pequeñas cantidades de compuestos o sustancias sólidas, especialmente las granulares.

*MATERIAL PARA CALENTAR:

- -Mechero bunsen:es un instrumento utilizado en los laboratorios científicos para calentar, esterilizar o proceder a la combustión de muestras o reactivos químicos.

- -Mechero de alcohol: es una fuente de calor, de baja intensidad, que funciona con alcohol etílico. Como un accesorio de seguridad se utiliza una pieza que en caso de accidente, cubre la entrada de oxígeno, de manera que el fuego se sofoca. Se utiliza en laboratorio para hacer combustión.

- -Pinzas de cristol: es una herramienta de acero inoxidable y su función es sostener y manipular capsulas de evaporación, crisoles y otros objetos. Se utiliza principalmente como medida de seguridad cuando estos son calentados o poseen algún grado de peligrosidad al manipularlos directamente.

- -Crisol:es un aparato que normalmente está hecho de grafito con cierto contenido de arcilla y que puede soportar elementos a altas temperaturas, ya sea el oro derretido o cualquier otro metal, normalmente a más de 500 °C. Es utilizado principalmente para calentar, fundir, quemar, y calcinar sustancias.

- -Rejilla de amianto: Es una rejilla metálica con una capa de amianto que es un material que soporta grandes temperaturas. La rejilla de amianto se coloca entre el fuego y el recipiente a calentar para que no entren en contacto directo e impida que se rompan debido a diferencias bruscas de temperatura.

-Pinza para tubo de ensayo:están hechas en material de madera. Se utilizan para manejar y poner a fuego los tubos de ensayo como módulo de seguridad.

- -Capsula de porcelana:la capsula de porcelana es un pequeño contenedor semiesférico con un pico en su costado. Este es utilizado para evaporar el exceso de solvente en una muestra. Las Capsulas de Porcelana existen en diferentes tamaños y formas, abarcando capacidades desde los 10 ml hasta los 100 ml.

*REFRIGERANTES

- -Refrigerante recto: es un aparato de laboratorio, construido en vidrio, que se usa para condensar los vapores que se desprenden del matraz de destilación, por medio de un líquido refrigerante que circula por este, usualmente agua.

- -Refrigerante de bolas:los refrigerantes de bola se fabrican de vidrio y su función es presentar mayor superficie de contacto entre el vapor de su interior caliente y el agua exterior que enfría. De este modo se asegura que todo el vapor se condense en líquido.

- -Refrigerante de serpentin: es un tubo de forma frecuentemente espiral, utilizado comúnmente para enfriar vapores provenientes de la destilación en un calderín y así condensarlos en forma líquida. Suele ser de vidrio, cobre u otro material que conduzca el calor fácilmente.

*SOPORTES:

-Tripode: la finalidad que cumple el trípode de laboratorio es solo una. Este es utilizado principalmente como una herramienta que sostiene la rejilla de asbesto. Con este material es posible la preparación de montajes para calentar, utilizando como complementos el mechero (dependiendo del tipo). También sirve para sujetar con mayor comodidad cualquier material que se use en el laboratorio que vaya a llenarse con productos peligrosos o líquidos de cualquier tipo.

-Pie:es una pieza del equipamiento de laboratorio donde se sujetan las pinzas de laboratorio, mediante doble nueces. Sirve para sujetar tubos de ensayo, buretas, embudos de filtración, etc.

- -Aro:es Instrumento metálico de laboratorio, es un soporte para ponerlo sobre un mechero bunsen, y poniéndole una placa encima, poder calentar al fuego. Generalmente se emplea como soporte para poner frascos de vidrio sobre el mechero, se puede usar anexado al soporte universal, con embudos de extracción (también llamados de decantación).

-Gradilla para tubos de ensayo:es el soporte adecuado para mantener los tubos de ensayo en posición vertical. Los hay de varios tamaños, tanto en cuanto al número de tubos de ensayo que puede contener como al diámetro de los orificios para los distintos tubos de ensayo.

- -Nuez doble:es una pieza que posee dos agujeros con dos tornillos opuestos. Uno de los agujeros se utiliza para ajustar la doble nuez, mientras que en la otra se coloca y ajusta la pieza a sujetar. Es parte del material de metal utilizado en un laboratorio de química para sujetar otros materiales, como pueden ser aros, agarraderas, pinzas, etc.

-Pinzas para bureta:es una herramienta de metal que se une al soporte universal para sujetar verticalmente una sola bureta. Con esta herramienta es posible preparar diferentes experimentos que requieren de una bureta. Ej: Titulación Ácido Base o simplemente dosificar líquidos.

- -Triangulo para crisol:está conformado por tres tramos de alambre galvanizado, dispuestos en forma triangular. Cada arista del triángulo posee un tubo de porcelana. Se utiliza en procesos de calentamiento de sustancias. Se utiliza para sostener crisoles cuando estos deben ser calentados.

*Embudos:

- -Embudo: tiene una forma de dos conos generalmente, en su parte superior el cono mayor es el encargado de recibir la entrada de los líquidos y el inferior es el encargado de canalizar a un recipiente el flujo proveniente de la parte superior, algunas veces la parte inferior es un cilindro. Los embudos suelen hacerse de plástico, vidrio, y otros materiales. Esta empleado para canalizar líquidos y materiales gaseosos granulares en recipientes con bocas estrechas.

- -Embudo buchner: se produce en porcelana, por lo que se lo clasifica entre el material de porcelana. Pero también hay disponibles en vidrio y plástico, a causa de su bajo costo y menor fragilidad, utilizados principalmente en escuelas secundarias. Se utiliza para realizar filtraciones al vacío o filtración a presión asistida.

- -Embudos de seguridad : están fabricados en teflón de alta calidad, resistente a ácidos y disolventes. Permiten un vertido de líquidos peligrosos sin ningún peligro, sin derrames.

- -Embudo de decantación: es un elemento de vidrio que en la parte superior presenta una embocadura taponable por la que se procede a cargar su interior. En la parte inferior posee un grifo de cierre o llave de paso que permite regular o cortar el flujo de líquido a través del tubo que posee en su extremo más bajo. Se emplea para separar dos líquidos inmiscibles, es decir, para la separación de fases liquidas de distinta densidad.

*OTRO MATERIAL:

-Frasco lavador de gases: se utilizan para el lavado de gases. Para ello, el frasco lavador se conecta a un flujo de gas y, en función de la aplicación, se llena con líquido. El gas se introduce en el líquido a través de un tubo, mediante lo cual se eliminan las impurezas contenidas en el gas.

-Columna cromatografica: es un método físico de separación para la caracterización de mezclas complejas, la cual tiene aplicación en todas las ramas de la ciencia; es un conjunto de técnicas basadas en el principio de retención selectiva, cuyo objetivo es separar los distintos componentes de una mezcla, permitiendo identificar y determinar las cantidades de dichos componentes.

- -Trompa de agua:es un compresor de aire que usa la fuerza del agua. En su aplicación más típica aprovechaba un salto de agua para comprimir aire.

- -Kjeldahl: es un proceso de análisis químico para determinar el contenido en nitrógeno de una sustancia química y se engloba en la categoría de medios por digestión húmeda. Se usa comúnmente para estimar el contenido de proteínas de los alimentos.

-Soxhlet: es un tipo de material de vidrio utilizado para la extracción de compuestos, generalmente de naturaleza lipídica, contenidos en un sólido, a través de un disolvente afín.

-Tubo en u: Es un tubo cilíndrico en forma de "U" de unos 2 cm de diámetro que se utiliza fundamentalmente para verificar reacciones de Oxidación‑Reducción (REDOX) donde cada una de las semirreacciones tiene lugar en cada una de las ramas.

-Tubo thiele: es un aparato de laboratorio fabricado en vidrio, diseñado para contener y calentar un baño de aceite mineral o glicerina y se utiliza comúnmente en la determinación del punto de fusión de una sustancia. El aparato se asemeja a un tubo de ensayo de vidrio con un asa o brazo lateral.

-Desecador:está fabricado con un vidrio muy grueso y en él se distinguen dos cavidades, la primera cavidad más grande y superior, permite poner a secar la sustancia, y la otra cavidad inferior se usa para poner el desecante, más comúnmente gel de sílice. Se utiliza para mantener limpia y deshidratada una sustancia por medio del vacío.

*MATERIAL AUXILIAR:

-Material auxiliar para pipetas:

-Conos de cintrifuga: es un pequeño contenedor cilíndrico de plástico, con un fondo cónico y típicamente una tapa unida al cuerpo del tubo para evitar su desprendimiento. Son empleados profusamente en biología molecular y bioquímica no sólo para la centrifugación, sino que, dado su bajo costo, se emplean a menudo como simples viales contenedores de sustancias químicas.

-Tapones: los tapones se hacen generalmente del caucho endurecido. Algunos tapones pueden también incluir unos o más agujeros para permitir insertar el tubo de un embudo u otro material. El tapón de goma puede utilizarse para sellar un frasco porque el usuario quiere mezclar el contenido, o guardarlo y prevenir pérdidas y contaminaciones.

-Frascos de rosca: es un recipiente de la familia de los vasos, con "cuello recogido" y por lo general de pequeño tamaño y fabricado en vidrio. Su uso más extendido es para diversos tipos de líquido, y como contenedor de sustancias en polvo, pastillas, cápsulas, etc.

-Placas de porcelana con cuencos:

*INSTRUMENTOS:

-Termometro: es un instrumento de medición de temperatura. Desde su invención ha evolucionado mucho, principalmente a partir del desarrollo de los termómetros electrónicos digitales.

-Termometro digital: los termómetros digitales de laboratorio tienen un sensor externo y tiene hasta la posibilidad de sumergirse en agua.

-Densimetro:es un instrumento de medición que sirve para determinar la densidad relativa de los líquidos sin necesidad de calcular ante su masa y volumen. Normalmente esta hecho de vidrio y consiste en un cilindro hueco con un bulbo pesado en su extremo para que pueda flotar en posición vertical.

-Picnometro:el picnómetro o botella de gravedad específica, es un frasco con un cierre sellado de vidrio que dispone de un tapón finísimo capilar, de tal manera que puede obtenerse un volumen con gran precisión. Esto permite medir la densidad de un fluido. En referencia a la de un fluido de densidad conocida como la del agua o el mercurio.

-Centrifuga: es una máquina que pone en rotación una muestra para acelerar por fuerza centrífuga la decantación o sedimentación de sus componentes o fases. (Generalmente una sólida y una liquida) en función de su densidad. Existen diversos tipos de estos, comúnmente para objetivos específicos.

-Centrifuga manual: estas son prácticas y manejables, mediante un dispositivo de apriete puede sujetarse con facilidad y haciéndola funcionar sin corriente eléctrica. Gracias a su engranaje auto lubricante prácticamente no requiere mantenimiento. Y tiene 2 rotores diferentes para escoger.

-Agitador magnetico:consiste en una pequeña barra magnética llamada barra de agitación. la cual esta normalmente cubierta por una capa de plástico (usualmente teflón) y una placa debajo de la cual se tiene un magneto rotatorio o una serie de electro-magnetos dispuesto en forma circular a fin de crear un campo magnético rotatorio. Es muy frecuente que tal placa tenga un arreglo de resistencias eléctricas con la finalidad de rotarle de calor necesario para calentar algunas soluciones químicas.

-PH metro:es un sensor utilizado en el método electroquímico, para medir el pH de una disolución. La determinación del pH consiste en medir el potencial que se desarrolla a través de una membrana de vidrio que separa dos soluciones con diferente concentración de protones. En consecuencia se conoce muy bien la sensibilidad y la selectividad de las membranas de vidrio delante del pH.

-Refractometro:es una herramienta ayuda al estudio del método a determinar la velocidad de la propagación de la luz, en un medio/compuesto/substancia/cuerpo, la cual se relaciona directamente con la densidad de este medio/compuesto/sustancia/cuerpo.

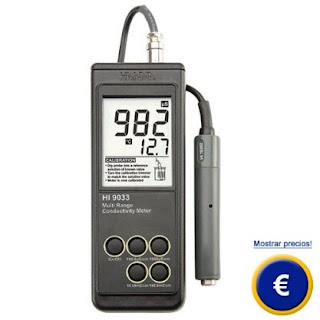

Conductímetro: el conductímetro es un aparato que mide la resistencia eléctrica que ejerce el volumen de una disolución encerado entre los dos electrodos.

Colorímetro: Es cualquier herramienta que identifique el color y el matiz para una medida más objetiva del color. El colorímetro también es un instrumento que permite medir la absorbencia de una solución en una especie frecuencia de luz a ser determinada. Es por eso, que hacen posible descubrir la concentración de un soluto conocido que sea proporcional a la absorbencia.

Mufla: es una especie de horno con el cual se alcanzan muy elevadas temperaturas. Se usa habitualmente para carbonizar completamente sustancias orgánicas, para la prueba llamada ´´residuo de ignición´´ o ´´cenizas´´.

Baño isotérmico:

*MATERIAL DE SEGURIDAD:

Gafas de seguridad: son un tipo de anteojos protectores que normalmente son usados para evitar la entrada de objetos, agua o productos químicos en los ojos. Son usados en laboratorios de química y carpintería.

Mascarilla:

Guantes: la finalidad de los guantes industriales es proteger las manos de los operadores de algún componente químico, de la temperatura, de alguna característica corto-punzante, riesgos mecánicos y/o productos muy delicados.

Delantal: es una pieza de ropa amplia y larga que sirve en un laboratorio para protegerse de cualquier daño que puedan hacer las sustancias químicas a la ropa o a las personas.

Lavaojos: es un dispositivo de seguridad que forma parte del equipamiento de laboratorio, destinado a proteger los ojos de una persona tras un accidente en el que hayan podido penetrar materiales contaminados o sustancias extrañas.

Botiquín: es un elemento destinado a contener los medicamentos y utensilios indispensables para brindar los primeros auxilios o para tratar dolencias comunes. La disponibilidad de un botiquín suele ser prescriptiva en áreas de trabajo para el auxilio de accidentados.

Extintor: es un artefacto que sirve para apagar fuegos. Consiste en un recipiente metálico (bombona o cilindro de acero) que contiene un agente extintor de incendios a presión, de modo que al abrir una válvula el agente sale por una boquilla (a veces situada en el extremo de una manguera) que se debe dirigir a la base del fuego.

Vitrina de gases: son equipos de protección colectiva, muy útiles para el control de la exposición ambiental, a contaminantes químicos en el laboratorio.

MATERIAL DE LABORATORIO

-INTRODUCCIÓN:

El laboratorio de Química es un lugar donde se realiza observaciones con carácter científico, de las que se obtienen informaciones, generalmente en forma de datos, que conducen a la elaboración de un informe, una vez que se cumple todo el trabajo de laboratorio. La Química es una ciencia experimental y como tal se fundamenta en la experimentación, en la observación y en la comunicación de los resultados obtenidos para el desarrollo de estas capacidades de experimentación, observación y comunicación, se requiere de un entrenamiento específico que se va adquiriendo paulatinamente a medida que se avanza en la ejecución de los trabajos de laboratorio.

-JUSTIFICACIÓN:

El siguiente blog sera de aprendizaje, es decir una forma practica para que el alumno aprenda a reconocer los materiales del laboratorio.

-OBJETIVOS:

Conocer los diferentes instrumentos que hacen parte de un laboratorio de química.
Identificar las funciones principales de los instrumentos que se utilizan en un laboratorio de química.
Clasificar los instrumentos que se encuentran en el material de laboratorio teniendo en cuenta su finalidad y uso.

C -PROCEDIMIENTO:

*Se ingresa a la pagina http://labovirtual.blogspot.com.co/p/materiall-de-laboratorio.html donde se debe realizar un proceso el cual consiste en tomar evidencia de lo que se ve acerca del material de laboratorio.

*El segundo paso a realizar es donde nos muestran todos los materiales que son utilizados en los laboratorios.

Ejemplo:
